摘要：勻漿輥是輥面有規則分布圓孔的中空薄壁輥筒，利用這些圓孔的效能阻以及漿流通過圓孔時產生的微端來達到整流、分散纖維的目的。漿流經過轉動的勻漿輥時不可避免的會產生波跡效應，這會導致產生纖維定向條紋致使整流效果不佳，進而引起一系列的紙病，隨著車速較高這種弊病也變得更為明顯，所以勻漿輥只適用中低速紙機。本文就勻漿輥的勻漿原理及其在使用中存在問題的以及問題的解決方法作了有關論述。

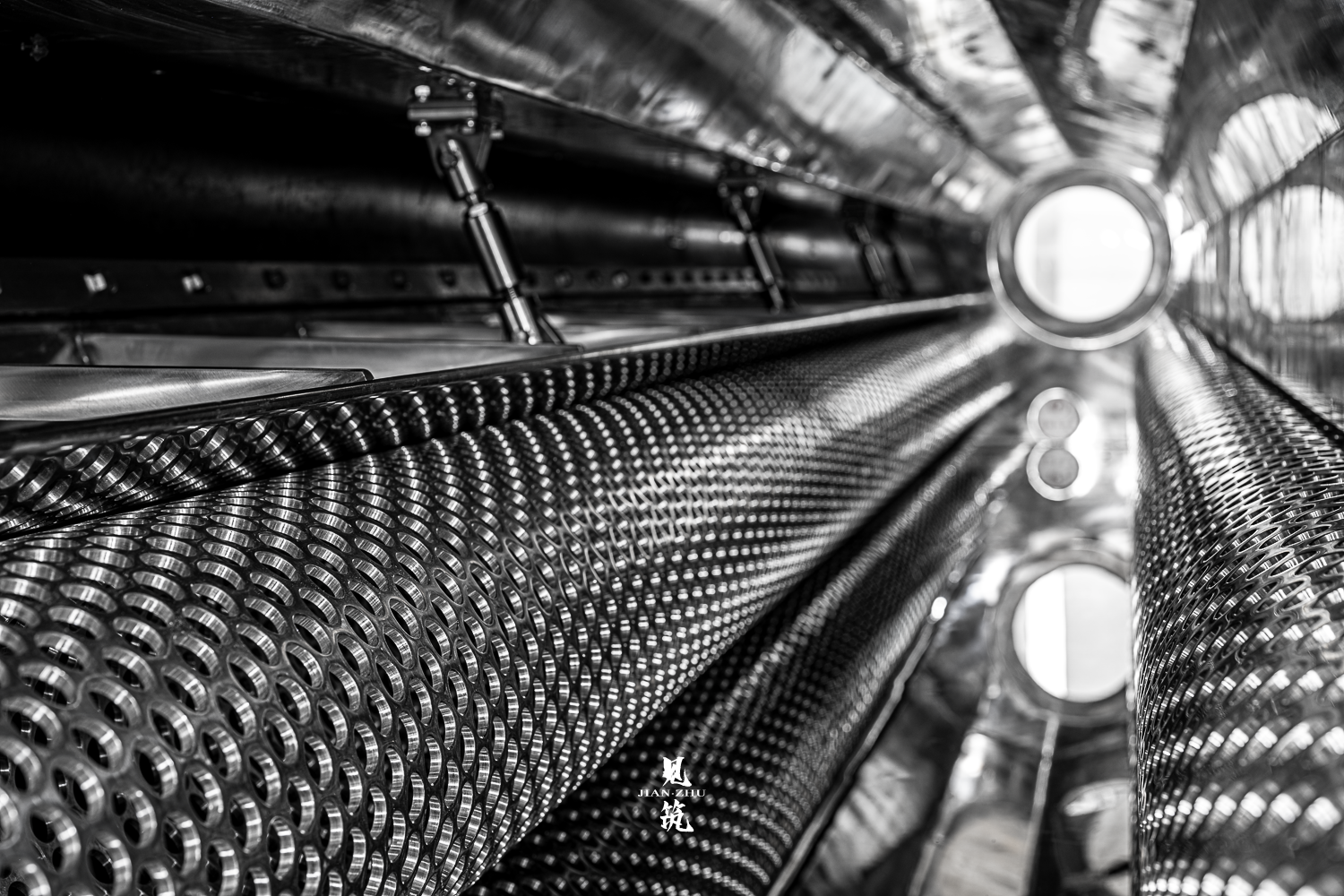

1. 勻漿輥?zhàn)鳛閭鹘y(tǒng)的勻整元件，廣泛應用于開啟式、氣墊式流漿箱中25作為產生流阻、整流、分散纖維的元件。勻漿輥是中空的薄壁輥筒,輥面上有規律排列的孔凹。勻漿輥表面的孔眼具有消能阻力的作用，它的效能阻力可以調整漿流經過布漿器后橫幅方向上不均勻流速,同時使紙漿漿流產生一定的渦流微湍動,從而起到整流分散纖維的作用。如設計得當,勻漿輥產生的湍動即可達到勻整漿流的要求。J. Mardon 和R.E. Monahan 早期的研究為勻漿輥的設計提供了一定的依據,如勻漿輥組合開孔率和噴嘴長度的設計。
2. 漿料通過勻漿輥產生的波動的波形，即波跡效應，是勻漿輥設計要充分重視的。勻漿輥流漿箱的纖維的定向問題就是與勻漿輥的波跡效應有關。隨著對紙頁質量要求的進一步提高,紙頁定向分布的問題越來越受到重視。定向上的條紋往往引起后續上涂布、超級壓光中的一系列紙病，它同定量的條紋不同，是來源于流漿箱設計中的問題問。
3. 由此可見,勻漿輥的設計對于一臺紙機尤為重要。
4. 勻漿輥的流體動力學效應
5. 漿流通過勻漿輥的流動可近似看作通過兩個孔板的流動。漿流通過勻漿輥時首先是向輥中心流入,然后再由中心沿半徑方向流動,漿流通過輥后,在兩孔之間形成強烈的小渦流,使?jié){流處于微湍流狀態,從而使?jié){流中纖維分散,避免了纖維的絮聚。利用孔眼部分的消能阻力對布漿器以后剩下的橫幅方向的不均勻流速進行調整,同時,漿料通過時產生的小渦流使紙料受到適度的分散(見圖1)3]。
漿流通過勻漿輥的流線圖(FIGUER3 Pulp flow line digram through rectifier roll)
1. 漿流通過勻漿輥因壓頭損失而降低流速。流道的漿流速度越大,壓頭損失就越大,從而通過勻漿輥后流速降低很多，對漿流速度具有整流作用。勻漿輥靠漿流通過時產生強烈小渦流和引起壓頭損失來控制漿流。如產生的渦流太大，對成型反而不利。使?jié){流通過勻漿輥后處于微湍流狀態是設計的關鍵。
2. 閘輥到唇板前緣的距離的確定
3. 在唇板附近的勻漿輥——閘輥非常重要，主要起最后的整流作用。比較均勻的漿流通過它之后的擾動較小,波跡較短且容易消失,可避免波跡流到成型網上,在網面上的懸浮液表面上形成波峰或波谷。該處位置要充分重視。通常認為：在勻漿輥后波跡剛剛消失而纖維又未重新絮聚時漿流恰好到達網面，這種情況的整流效果最佳。 .應據此來確定勻漿輥到唇板開口的距離。影響勻漿輥波跡效應的因素很多，最能集中表現這些因素的是馬爾當(Ma rdo n）的“無波跡”計算公式圖。
5. 影響勻漿輥使用效果的主要因素是流量(通過勻漿輥孔眼的漿流速度)和勻漿輥直徑及開孔率,其波跡與流量呈正比,與輥徑呈反比。簡單的說,勻漿輥勻漿作用是靠通過旋轉的孔輥產生“波跡效應”。勻漿輥流漿箱設計，無波跡計算長度是設計的關鍵，它用來計算唇口勻漿輥出口端至唇口噴漿點的距離L(這段距離稱為噴嘴長度)。噴嘴長度要恰到好處，噴嘴過長，孔輥的勻漿波跡消失，漿流湍動消失，在唇口形成大漿團，使成型惡劣；噴嘴過短,漿流湍動仍比較大時上網,會把波跡帶到成型網上形成條流.實際上的噴嘴長度是按紙機車速、流量范圍計算出 L 值后，經修正系數縮短而確定·這個縮短系數通過實驗統計得出，視漿料品種及抄造品種、車速情況取值.通常閘輥到斂唇噴漿口的距離為輥孔直徑的 20~25 倍，當抄速>370m/min，取輥孔的 20 倍.距離過大,會引起絮聚。
